本文是黑芝麻智能技术应用经理李坤的主讲实录整理。如果对此次在线研讨会的直播回放以及Q&A有需求，可以点击阅读原文前去观看。

李坤：非常感谢智猩猩平台提供了这次和大家共享黑芝麻智能华山二号A1000芯片基础软件技术的机会。接下来我会来向大家介绍视觉感知数据流在A1000平台上的基础软件开发方面的内容。

01 A1000芯片SoC硬件加速器及其功能

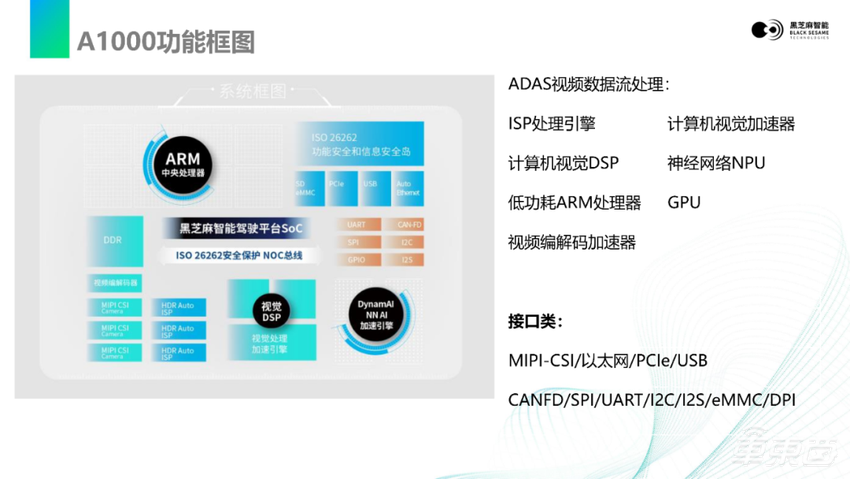

这是一个A1000芯片的大体框架。

从这里来看，整个A1000芯片的架构是非常清晰的，有中央处理器、视觉DSP及CV硬件加速引擎、 NN的加速引擎等，还有一些高速接口、视频的接入接口、ISP等。从整个框图来看，和ADAS视频处理流有关的是从前端MIPI输入，接着ISP处理；再往后走是视觉DSP加速，还有一些其他与视觉相关的硬件加速器；最后再送到深度学习NN引擎中。从NN引擎出来的是感知结果，可以通过以太网或者CAN信号，把感知结果传出去。

从整个SoC角度来看，哪些硬件和视频处理有关呢？

ISP处理引擎，计算机视觉加速器（CV的硬件加速），DSP（用户可编程的视觉处理DSP，有很多可调用的视觉函数库），神经网络NPU，ARM中央处理器（整个链路的调度），GPU（做泊车类的拼接、渲染），视频编解码加速器（做 DVR或EDR的视频编解码）。

关于接口类，有MIPI（摄像头接入），千兆以太网（输出感知结果），PCIe（高速数据传输），USB。USB2.0接口经常用来做调试，USB3.0可以在数据采集的时候接USB的移动硬盘。其他的接口，CANFD、SPI、UART是一些业界常用的SoC低速接口。

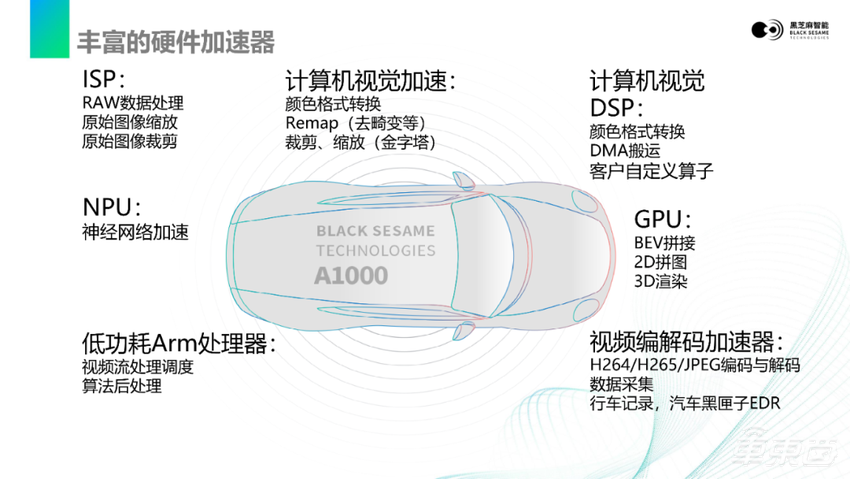

再重点提一下每个加速器在基础软件开发当中有什么功能？

首先是ISP。其中一个最基本的功能就是，摄像头模组的原始图像数据进来以后，把它处理成后端最常用的NV12格式。除此之外，ISP还可以对原始图像进行缩放，比如输入的是1080p，如果后端需要720p的输出，我们也可以通过ISP本身做缩放。还有裁剪功能，假如原始输入是2.5M的图像（分辨率是1920×1280），我们可以把原始图像做些裁剪，裁成1920×1080输出，这是ISP本身可以做的事情。

第二个硬件加速器模块是视觉加速。它是一个计算机视觉(Computer Vision)的硬件加速模块。我们最常用的几个功能：颜色空间转换（比如RGB到NV12）、去畸变、缩放、裁剪，以及图像金字塔等，这些都是可以通过这个模块实现的。

A1000 SoC内部有4个视觉处理DSP。它主要是用来做视觉加速的，提供了很多视觉图像处理的函数供用户二次开发使用。现在项目中比较常用的功能，包括颜色格式转换、DMA搬运，以及客户基于DSP开发的算法后处理算子、激光雷达感知算法的算子等。

NPU是黑芝麻智能自研的一个神经网络处理加速器，包括卷积、矩阵乘、非线性计算等。

低功耗ARM处理器说的是A1000芯片内的8核应用处理器（Application CPU）。每个核运行在1.5G的频率上，主要是做系统调度，算法的前处理、后处理等。

GPU目前在项目中最常用的几个用途，有BEV图像的拼接、普通2D图像的拼接、AVM 3D的渲染等。

视频编解码加速器，支持H264/H265、MJPEG等格式的编码和解码，一般用来做数据采集、行车记录仪、汽车的黑匣子（EDR）等。

这些都是刚才说的A1000 SoC相关的硬件架构。

02 齐全的平台软件开发

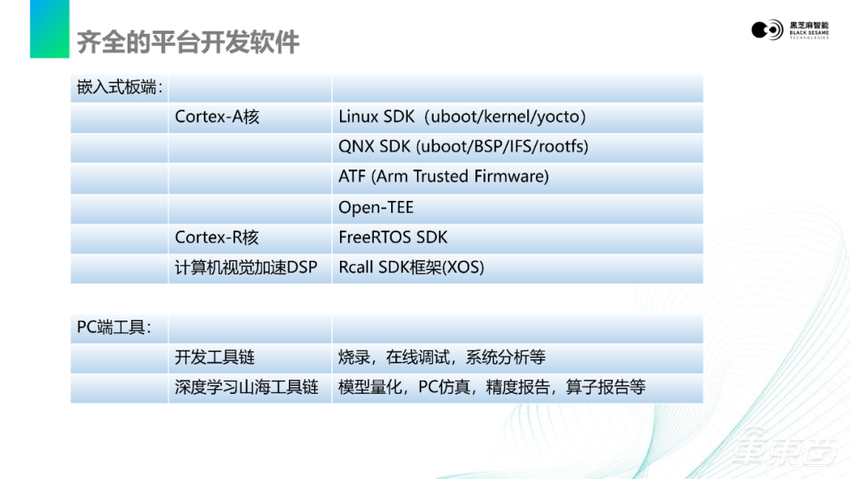

从软件平台来说，黑芝麻智能提供了比较灵活的软件配置。黑芝麻智能A1000平台提供QNX SDK、Linux SDK、 ATF 、Open-TEE等组件。

其中Linux、 ATF、Open-TEE都是源码开放的，源码都在A1000的SDK包里。A1000平台的QNX7.1的BSP包，需要在黑莓的官方下载。A1000 SoC内有一个锁步的MCU核，做A1000芯片级别的监控和故障上报，和视觉、视频流处理没有直接联系。黑芝麻智能提供的A1000 SDK包里，包含了用于这个MCU核的FreeRTOS SDK。

A1000 SoC内的4个视觉DSP，客户可以通过开发使用DSP算子，优化系统实现。黑芝麻智能提供了一套调用框架（RCall SDK），由应用处理器调用DSP的算子功能。

以上是嵌入式板端的，接下来介绍一下PC端最常用的开发工具链。

比如我们拿到一个板子以后，要把系统最小镜像烧录到板子，然后开始调试板子的基础软件；调试板子的应用时，统计系统的性能数据，通过USB或以太网传到PC上分析；在线调试一些Linux应用程序，这些都是这套PC开发工具提供的功能。

深度学习山海工具链是一个很大的topic，这里面我就不细讲，大概提一下。它其实是一个很大的范围，包括神经网络模型的量化，深度学习算法的适配，算子运行效率的优化，诸如此类。

接下来就是对这些平台软件做展开。

首先，A1000平台除了支持Linux、QNX操作系统，也可以支持我们合作伙伴的第三方操作系统，比如接下来中兴专家给大家分享的 SafetyLinux。

其次，A1000平台已经通过了量产项目的考验，在吉利领克08这个车型上成功量产。A1000 SDK提供的服务已经具备量产品质，大大减少客户二次开发过程中，可能碰到的各种问题。

第三，A1000的Linux SDK包中，集成了一套docker编译环境，可以作为本地编译环境使用。SDK中的指导文档也是齐全的，从SDK的整体介绍，到每个硬件模块的编程指南，还提供相应的范例代码。前面说到的PC开发工具链，提供烧录镜像包，镜像包的客制化，在线调试，系统性能分析等功能。这些都极大降低了开发者上手的难度，帮助客户快速的建立A1000平台开发能力。

第四，在A1000 SoC内，集成的硬件加速器，可以简化嵌入式板端的系统设计，优化处理流程。在各个硬件加速器之间，通过共享内存机制，提升数据处理效率。

第五，A1000平台适配性好。黑芝麻智能推荐客户参考A1000 FAD参考设计，来设计自己的最小系统。用户可以根据自己的需求，从最核心的最小系统，到其他的加串器、解串器、摄像头、以太网的PHY、板级其他设备，都可以自行选择，黑芝麻智能支持客户做量产适配。

最后一点，黑芝麻智能自研的ISP。在A1000平台上，黑芝麻智能提供量产级别的ISP tuning服务。如果客户需要自行基于A1000平台，细调摄像头的图像效果，黑芝麻智能可以提供ISP tuning工具使用方面的培训。

03 A1000上典型的泊车/行车感知的部署

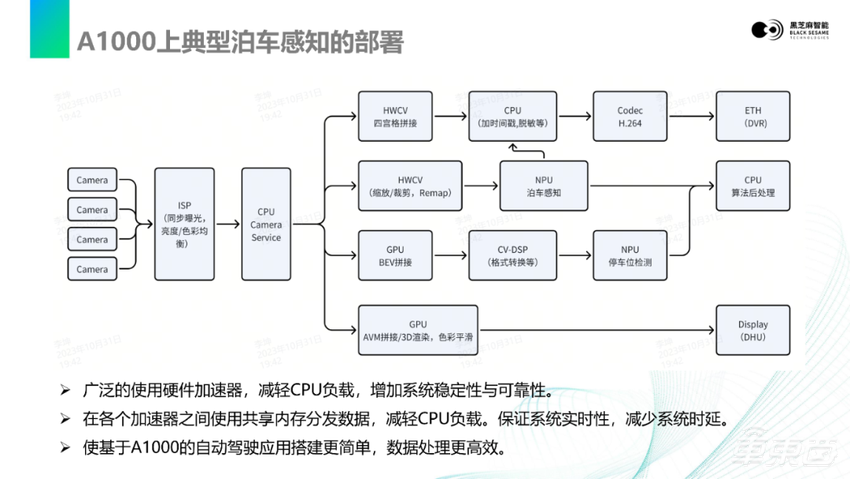

接下来，我给大家介绍一个A1000上典型的泊车应用的部署。这是一个流程框图。

从图上看，泊车一般是4个摄像头模组，所以先以4个摄像头模组为例。

4个摄像头的原始图像数据进入A1000后，首先由ISP做处理。A1000集成的ISP，可以调节4个摄像头的数据，达到同步曝光，亮度、色彩的均衡等处理，再给到下一个处理单元。

从ISP送出的图像数据，共有4个使用者。

第一个使用者，是Codec编码。如框图上的第一条通路，做EDR、DVR。计算机视觉的硬件加速器可以把这4幅图简单做四宫格拼接，用CPU把时间戳、敏感信息去掉，再送给Codec编码，最后通过以太网或者其他方式往外输出。

第二个使用者，是泊车感知的障碍物检测。计算机视觉加速器可以做缩放和裁剪，包括去畸变，然后由感知算法做障碍物检测，再到算法后处理。

第三个使用者，是泊车感知的停车位检测。GPU把4幅图像数据做BEV拼接，拼接后输出的是RGBA格式的数据，我们需要把它转成NPU需要的格式。比如NPU需要RGB-planar、NV12格式的图像数据，我们可以通过DSP，把RGBA的数据转成RGB-planar格式，再给到算法后处理。

第四个使用者，是360全景环视。GPU把4幅图做AVM拼接，再加上其他3D渲染，送到车机ECU做显示。

通过这些硬件加速器能够有效地减轻CPU的负担，使整个系统运行更加稳定可靠。每个硬件模块之间，我们尽可能通过Shared Memory来传输数据，减少内存的拷贝，优化DDR带宽的使用。

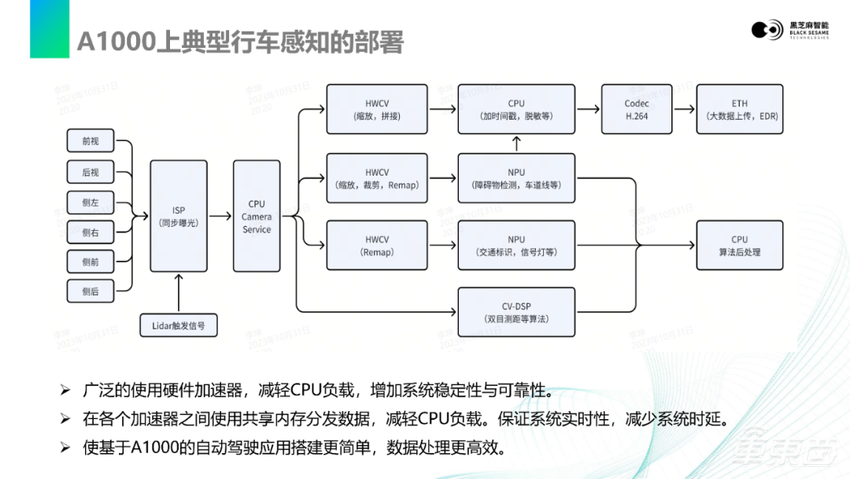

接下来是一个行车的框图。

行车感知，一般使用6个摄像头，或者7个摄像头（双前视）。包括一到两个前视摄像头、四个侧视摄像头，一个后视摄像头。这些摄像头模组需要做同步曝光处理。当和其他传感器需要同步时，比如激光雷达，就需要激光雷达输出一个触发信号，再由这个触发信号，控制多个摄像头模组的同步曝光。

计算机视觉加速器把输入的视频数据，进行缩放、裁剪，再零拷贝送到下一个处理节点，比如Codec、NPU做处理。在行车应用中，计算机视觉DSP可以支持客户自研的算法处理模块，比如激光雷达的算子、测距算法、泊车建图、行车标定等。

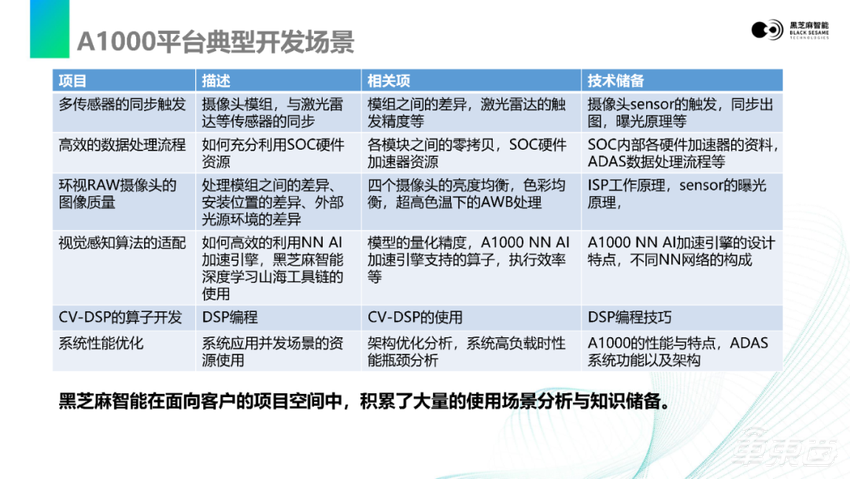

04 A1000平台典型开发场景

我们接下来讨论一下，是平常工作中花时间最多的几个典型场景：

1、多传感器的同步触发主要是说摄像头、激光雷达等传感器，如何做到同步触发。这个和模组之间的差异，激光雷达外发触发信号的精度等因素有关。我们需要了解senor的触发机制、同步曝光的原理，才能够做到游刃有余。

2、高效的数据处理流程，需要我们充分了解整个SoC的各个硬件模块，以及数据处理的流程。在数据处理过程中，充分利用SoC的硬件加速器。

3、黑芝麻智能提供ISP的tuning服务，这也是我们工作的一部分。为了给用户呈现最好的图像效果，一组摄像头一般来说需要半个月左右的时间去优化效果。

4、在基于神经网络的视觉感知算法上的的适配上，黑芝麻智能提供了山海深度学习工具链，支持第三方深度学习的算法跑在A1000芯片上。

5、四个计算机视觉DSP，很多客户会开发此DSP的算子，把四个DSP都用起来，减轻CPU负担，加快整个视频数据流的运转。

6、每个平台都会需要系统性能分析与优化。根据并发的场景，分析每个环节的资源消耗，具体分析出系统的瓶颈在哪里，做相应地优化。

黑芝麻智能在面向客户的项目空间中，积累了大量的问题分析和经验总结。大家可以通过我们的项目空间去看一下，学习和借鉴以往经验积累。

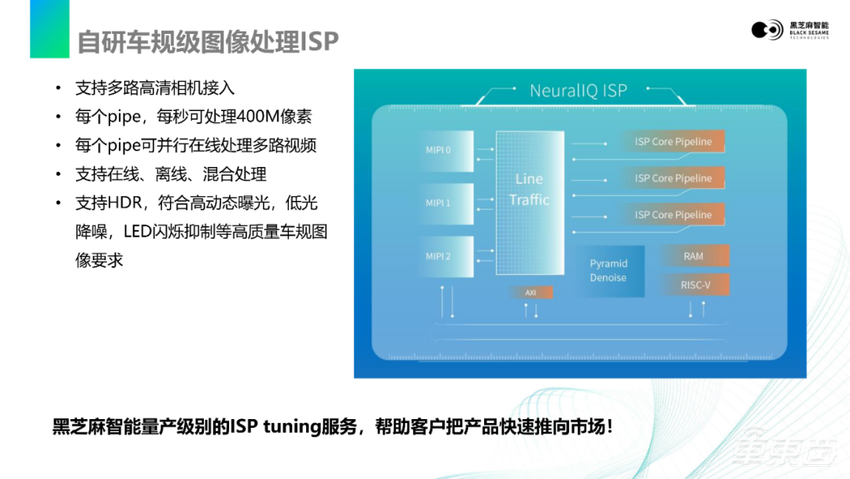

黑芝麻智能自研的ISP是A1000突出的亮点之一。

A1000集成了3个ISP Core。每个ISP Core都能支持4个摄像头同步输入，因此最多可以支持12个原始图像的摄像头模组接入，满足行泊一体项目的多摄像头接入的需求。

黑芝麻智能提供量产级别的tuning服务。ISP tuning需要很高的专业知识深度，黑芝麻智能可以给客户提供免费的A1000 ISP tuning培训，增强客户自己的图像处理能力。

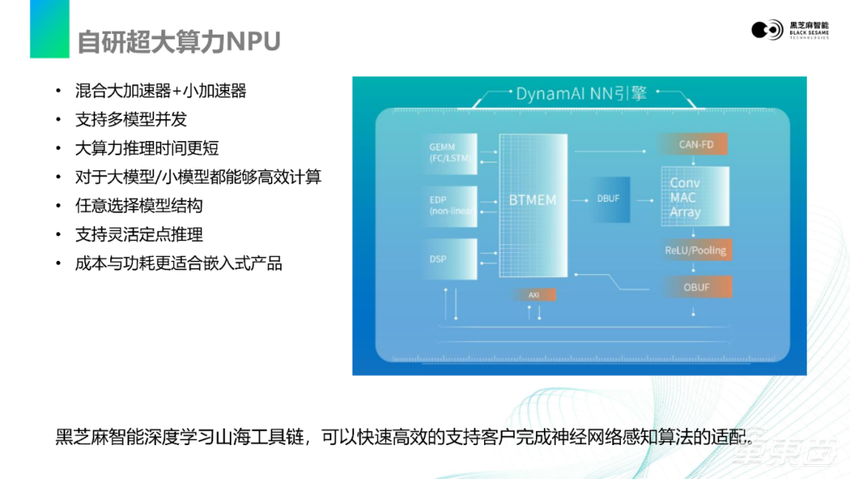

黑芝麻智能自研的NPU是个A1000第二个非常大的亮点。

黑芝麻智能的深度学习山海工具链是相当完备和成熟的，可以支持客户把算法快速移植到A1000的DynamAI NN深度学习引擎上来。

我想要向大家推荐的是黑芝麻智能为客户提供的开发者平台。这个平台有我们专业的团队在维护。在这个平台上，有技术积累的资料，有向客户开放的A1000芯片资料。黑芝麻智能的工程师和客户的工程师，在这个平台上，共同讨论并解决问题。这个解决问题的过程，就变成了一篇“开发者指南”。一方面供我们黑芝麻智能的同事学习和成长，同时也给客户的工程师分享知识积累。

我们的目标是，在这个开发者平台，只要用关键字就能搜到我们关心的问题，指导我们快速的定位/解决问题。

05 黑芝麻智能核心竞争力

再次向大家介绍一下黑芝麻智能的核心竞争力。

1、卓越的华山二号A1000的芯片；
2、黑芝麻智能自研的核心IP（ISP，NPU）；
3、完备的参考设计和工具链；
4、国内头部车企的量产品质；
5、A1000的各个生态合作伙伴的加持，快速量产落地。

这是我今天分享的全部内容，谢谢大家。
