现在，不管是L2.5、L2.9、L3，越来越多的高端智能驾驶车上会配备激光雷达。不管是前向、补盲、4D成像雷达、毫米波成像雷达，这些雷达返回的都是点云形态的数据。这些点云数据的感知算法，也是目前大家在钻研的，希望能够部署到嵌入式芯片上。所以，今天给大家介绍一下，在黑芝麻智能华山®二号A1000自动驾驶计算芯片上如何去实现感知算法。

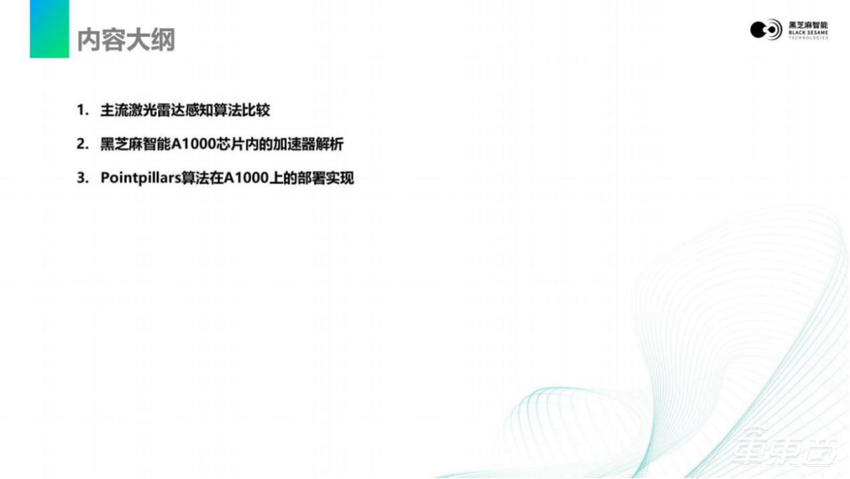

内容大纲会分成三段：

第一段是有关主流激光雷达感知算法比较。这个可能是相对比较入门、比较基础的介绍，帮助大家更快地理解激光雷达感知算法大概的算法结构，以及这些算法的特点。

第二段会给大家介绍一下 A1000芯片。A1000芯片里面会有哪些加速器？这些加速器如何去加速激光雷达感知算法？

最后，会介绍一下PointPillars算法。它是目前应用比较广泛的，尤其是在嵌入式领域应用最广泛的激光雷达点云感知算法，在A1000上的部署实现方案。

主流激光雷达感知算法比较

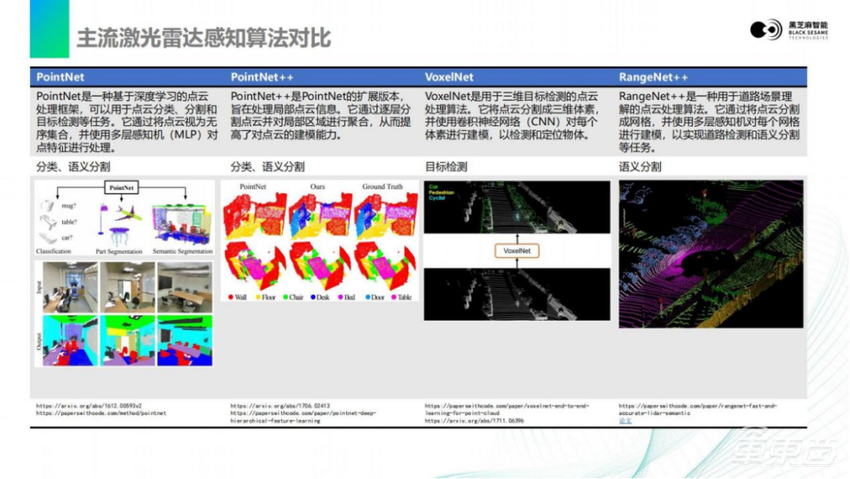

首先，我今天主要介绍的几个模型，分别是PointNet、PointNet++、VoxelNet和RangeNet++。

大概看一下它们基本功能。这些模型是目前激光雷达感知中非常基础的模型，相当于是入门必学的模型，涵盖了分类、语义分割、目标检测的功能。这些模型最初可能并不是用于汽车，后续越来越多汽车领域上的人把这些模型应用到汽车领域。随着自动驾驶的发展，像VoxelNet和RangeNet这样的模型，目前也越来越受到大家的欢迎，能够通过语义分割和目标检测，实现前向、机械式360度的分割和目标检测。

下面，我会给大家介绍每个模型具体的设计思路以及优劣点。

首先我们看一下PointNet。

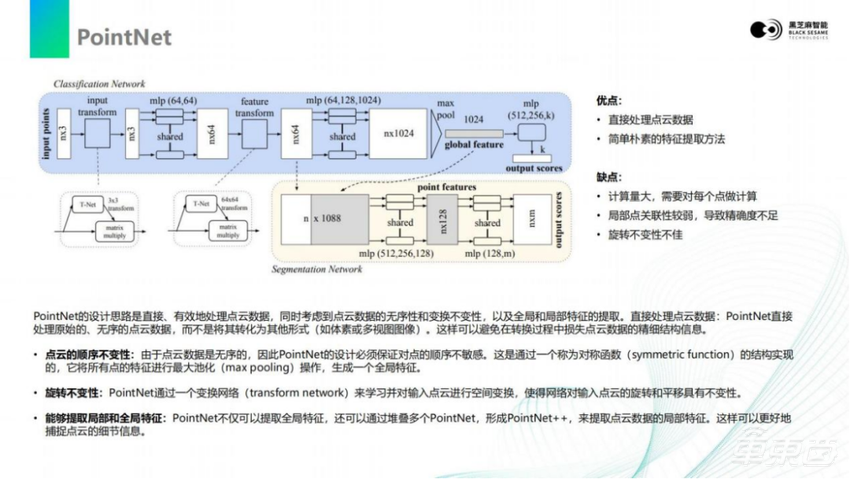

PointNet是目前几个模型里最简单、朴素的方法。它的设计思路比较直接，结构也是最简单的。可以看到上面流程图，描述了神经网络的基本结构。激光雷达反射回的点云是三维的，将点云的所有点排列成一竖列。对于激光雷达来说，它的点是没有顺序而言的，只会描述哪些位置有目标，哪些位置没有目标。对于这些有目标的点，调换顺序并不会影响它的真实含义，不管是正着存储，还是倒着存储，或者交换里面两个点的顺序，对当前场景的表达是不变的。

点云输入之后会经过transform。transform是对点云的旋转，里面会有一个T- Net旋转矩阵，会将输入的点云旋转一定角度，增加它的channel数量。因为对于三维空间的物体，它的旋转并不会影响其分类和类别。所以通过加入这些旋转矩阵，可以增加它的特征丰富程度，进而提高整个模型的识别鲁棒性。（比如杯子）不管这个杯子是横着还是竖着，激光雷达点云感知的算法都应当识别出来。

经过第一次的旋转之后，再次经过了mlp，是一种深度学习里面比较常见的卷积的模型或者说是全连接模型。它能够将这个模型特征的维度进行提升，将三维的数据提升到64维。提升到64维之后，再进行一次 transform，也就是T- Net 的一次旋转，这样能够再次增加更多的旋转特征。得到64维的两次旋转的特征之后，再经过mlp，得到更高的1024维度的特征向量。1024维度的特征向量，在这个步骤利用到顺序不变性，而前面两次旋转的特征增加，利用了它旋转不变性。

对于1024 channel的数据，通过max pooling求最大值的操作，对于顺序是没有任何敏感性的，调换顺序后它的最大值都是相同的。所以这里取max pooling，将特征提取出来，得到1024长度的全局特征，进而得到分类的输出。将全局特征和前面64 channel的数据进行拼接组合，再经过多层的感知全连接或者深度神经网络，最后得到n × m输出的tensor。n × m就是对点云每一个点的分类值，对于n个点，每个点m个类别的打分。

也就是说，PointNet利用了旋转不变性和顺序不变性，从点云数据里面提取出了更高维度的数据。增加了这些维度之后，通过max pooling就可以把提取出来的某个维度中的特征，通过取最大值的方式取出来，这样可以得到目标的类别。PointNet的处理是比较直接，便于理解的，是目前这些模型里面最简单朴素的特征提取方法。

但是这种方式本身的计算量是很大的，因为激光雷达返回的点的数量是非常多的，可能多达上万或者上百万个点，上百万个点进行旋转、卷积、升维一些操作，会对计算量带来非常大的负担。并且像一个这样的朴素的计算方法，它的精度其实并不非常优秀。虽然它对特征的确进行了升维，但对于升维之后局部关联性的损失并没有补回，导致有一些精度的损失。这是所有激光雷达算法里的一个基础算法。

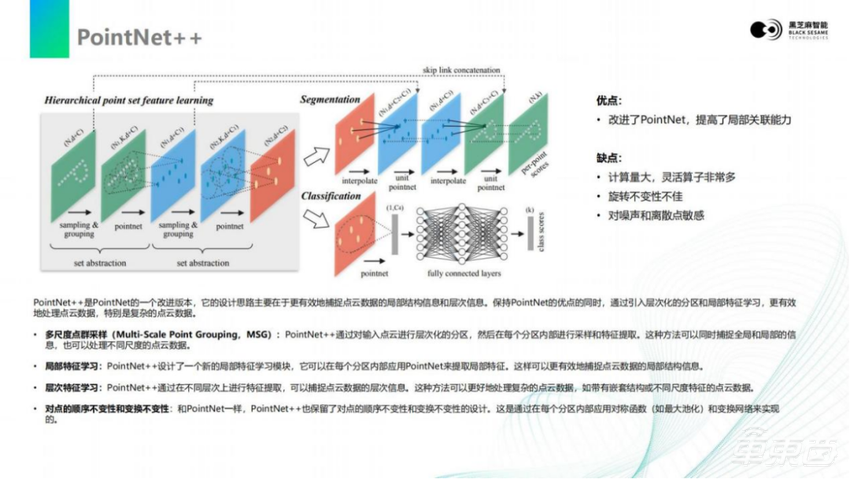

刚才大家也看到，后面会有一个算法叫PointNet++，它是对PointNet基础之上的改进和提升。我们可以看一下PointNet++。

对于PointNet++，可以看到这个图会比刚才更复杂一些，实际计算会比看到的这个图更复杂。原因是在于它把刚才的PointNet已经嵌入到这个流程里面，可以看到在画面里面，有一些PointNet的箭头，每一次PointNet箭头都是对图像进行一次PointNet计算，这样基本上包含了前一页整个PointNet计算流程。

此外，PointNet++最主要是有几个特点。

第一点，它对于整个的计算过程，加入了采样和分组。它按照一定规则将邻域的一些点，挑选为代表性的点，基于代表性的点进行PointNet计算，这样可以对一些噪点或者特殊点进行抑制。

另一个特点是，对于PointNet++使用了skip link的concat。它把前端计算的feature和计算到后端的 feature进行concat，可以把最原始的信息和卷积之后的信息，进行组合。这样它既拥有了提升维度以后的分类或语义的信息，同时也带有了未经过卷积处理的原始相邻数据，没有进行大量变换的位置关系。基于这些位置关系，可以把整个点云图像里面的目标进行分割和分类。比如，同样对于 PointNet下采样之后，还会进行上采样，上采样以后与输入的feature层进行拼接之后，得到主点的分类结果，或者说是分割结果。分类主要是走下面的支路，因为上面如果做分割需要做上采样，需要做差值。分类主要是通过全连接的网络对分类结果的进行输出。

这样的模型一方面拥有PointNet特征提取能力，另一方面又基于多次的PointNet以及跨层的连接，提高了局部的关联能力，将这些局部的关系保留下来。但是一个这样的模型大家也能看出来，它的计算量非常大，不仅仅是PointNet的4倍，甚至还需要更多的采样和拼接的过程。这些过程对于计算是非常不友好的。大家应该也经历过一些像 GPU或者CPU编程，越复杂的计算对于计算时间的开销会越长。所以，PointNet++对于嵌入式的部署，其实不是很友好的。

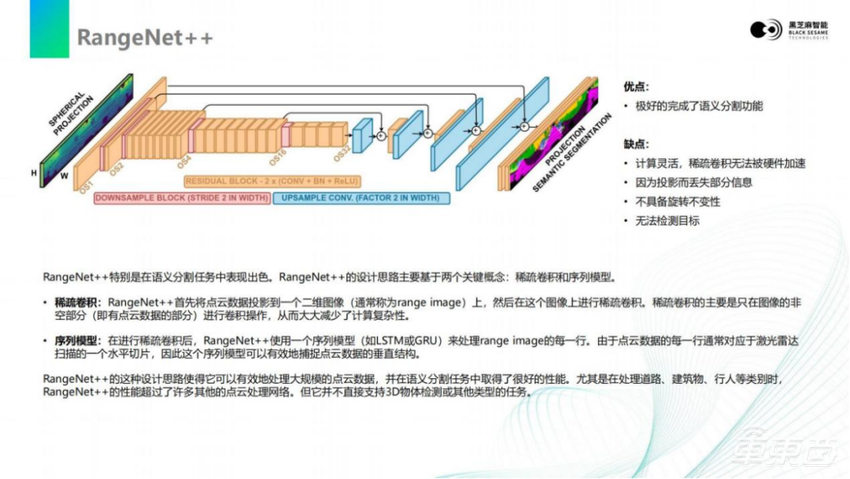

再往下是RangeNet++。

RangeNet++的思路和前面PointNet不一样，激光雷达的点云扫描出来返回的点云结果，本质上是可以做成投影图像的。可以看到画面里面左上角这张图，如果把激光雷达扫描的范围当做一个画轴去展开，可以投影到一张2D的图上，但在这张图上的这些点是比较稀疏的。对于这些稀疏的点，RangeNet++使用了稀疏卷积。如果要去做稠密卷积就会发现，它的计算量是非常大的，整个图像的分辨率会非常大。同样的，它使用传统CNN的思路，对输入的激光雷达数据做成一张图像的二维的数据，进行下采样，并且使用残差的组件，构成了下采样的结构。同时，仍然会有一些前端的初级feature，向后端传递和后端组合，在后端也会逐步上采样做解码。最后，推理出语义分割的结果，对每一个像素进行分割。

此外，它对输出模型的结果，仍然还会再做一次LSTM之类的序列模型。因为对于激光来激光雷达来说，它的输出是有一个时间序列的变化历程的。所以再增加一次LSTM，对于语义分割的结果来说，效果会更好。

RangeNet++完成了语义分割的功能。但是除了语义分割以外，在自动驾驶里面，目前最重要的还是目标检测。后续大家如果需要语义分割，可以参考RangeNet++的做法。但是，类似于这种大规模的LSTM，其实很难部署在嵌入式平台上，除非是GPU。因为绝大多数目前的嵌入式AI芯片，都是基于CNN结构设计的，对于这种RNN结构的模型，其实并不友好。

然后我们看下VoxelNet。

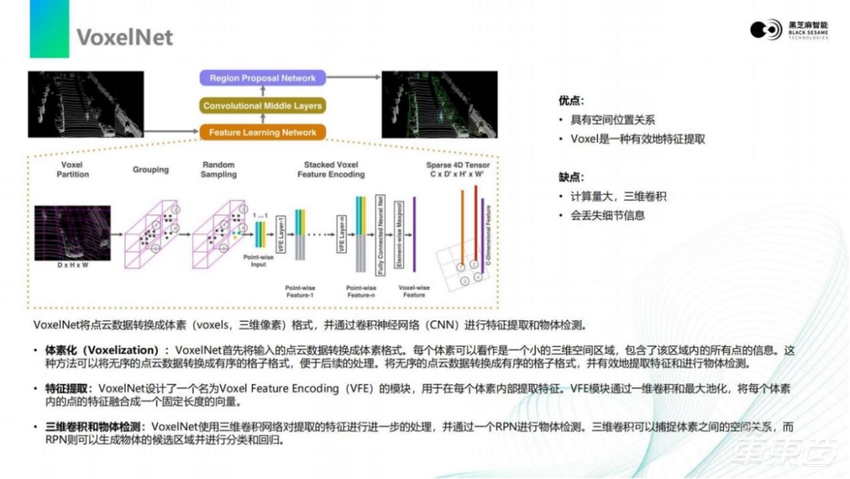

VoxelNet目前相当于是PointPillars的前身，或者说是它的标准版。VoxelNet的思路是将点云空间，划分成一个个长方体的网格。每一个网格里的点，转化成体素（Voxels，三位像素）的形式，把它转换成一种数字排列方法；并且进行Voxel的编码，比如提取它的最大值、最小值，距离中心点的距离等一些信息，把这些信息构成网格的特征。整个空间会划分成三维的网格结构，每一个网格结构都会带有这样的一个向量，最后形成四维的空间向量，且四维空间向量是稀疏的，有的地方没有点。VoxelNet后面对四维的空间向量进行卷集，通过RPN目标检测架构，把提取出来的特征转换到CNN里去，最后输出这个目标框。

VoxelNet的好处有：首先，它是一种能够非常有效地提取3D点云在空间中位置信息，或者多个点之间位置信息的方法。而且，它能够保留这些点和点之间的空间位置关系，但是这个模型需要三维的卷积。如果大家对图像接触比较多会知道，图像基本上是二维卷积。三维卷积对于目前AI芯片加速，其实是不友好的。目前支持三维卷积的并不多，即使支持，效率相对也比较低，这就是VoxelNet。

基于VoxelNet，目前行业里面用的最多的是PointPillars。它是由VoxelNet简化而来。它对点云的空间，并不划分成空间网格，空间网格可能会有高度，是一个3D的空间，再加上向量的维度可能会达到四维。

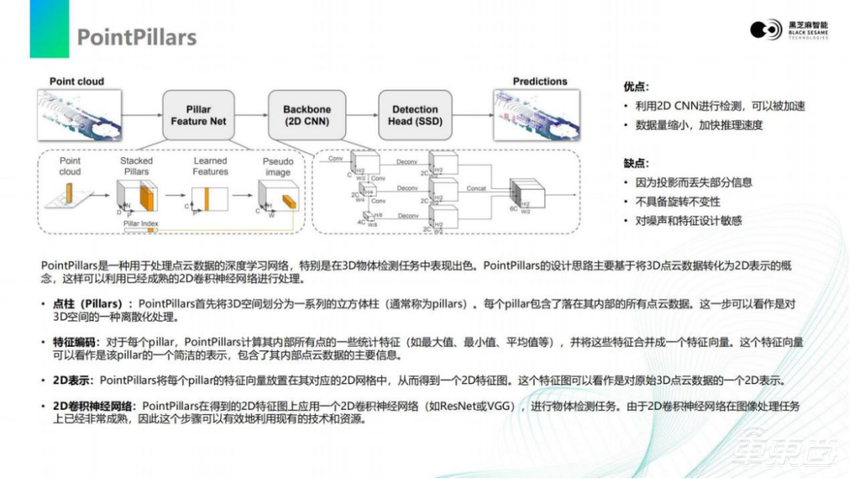

PointPillars是把空间划分成一个个柱子，叫做pillars。然后对柱子以内的点进行统计，比如它的最大值、最小值、距离等等一些信息，将这些信息作为 pillars的特征向量。pillars的整个画面空间基本可以构成一个2D的平面，因为它划分成一个个柱子，每个柱子就是一个向量，所有数据都转换成3D的向量，这样就可以用2D CNN的卷积方法去做处理。

回到流程里面看，整个PointPillars会分成几个阶段。第一阶段是pillar的feature提取，第二阶段就是Backbone的提取、计算，通过CNN的方式对特征进行提取，然后通过SSD的方式，对目标框进行选取。这样的模型结构，目前对市面上主流的神经网络加速器是非常友好的。首先它使用的是2D的CNN，这样的加速器可以很好的加速神经网络，输出的是SSD，这样会减少二阶段的复杂程度，也避免stm等计算的复杂。这是PointPillars，后面我们会更具体去讲PointPillars各个环节如何map到嵌入式芯片里面。

黑芝麻智能华山®二号A1000芯片

内的加速器解析

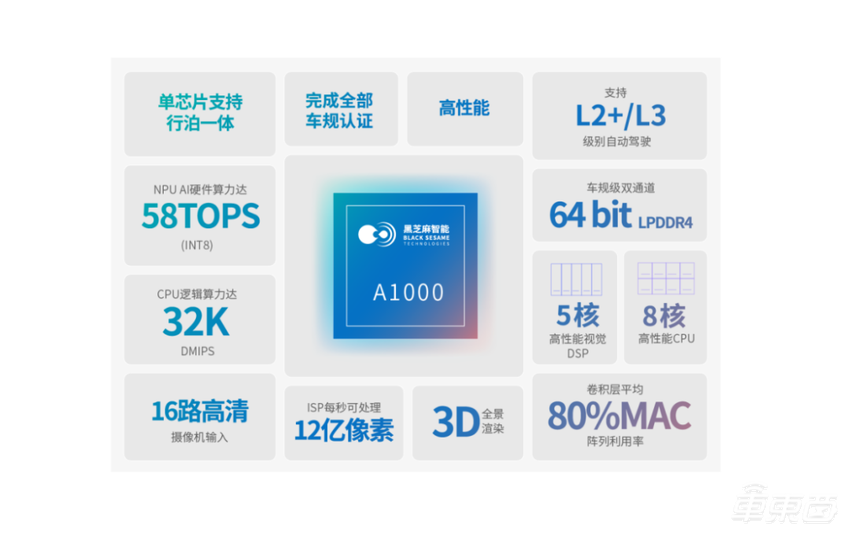

下一步给大家介绍一下A1000芯片大致的框图。在这个图里大家可以看到各种颜色的核心。这些核心都在一个芯片里面。大家可以看到，右面会有一些芯片的指标，比如A1000具有8个A55的核心，A55的核心可以运行到1.5GHz，是比较强的CPU处理器。同时，芯片里面还带有Safety island绿色的部分，有一个双核的R5，当然这里面还带有一个信息安全的R5核心，这是一个Safety的功能安全岛。

右下角大家可以看到DynamAI NN是一个神经网络推理加速器，可以运行在800 MHz或1GHz的频率上，里面有很多卷积加速器。A1000芯片作为一个域控制器，还带有一个GPU。待会要讲到一个细节是，我们芯片里面带有非常多的DSP，整个芯片会有5个DSP。这5个DSP，1个是位于深度学习里面，4个是位于外面独立的。

这颗芯片还带有ISP的输入。内置的ISP能够处理最多16路的图像。我们内部还带有图像处理的加速器（加速引擎），在接口方面支持MIPI接口，支持两路千兆以太网，支持摄像头的MIPI输入、并口输出。对于图像，我们带有H.264、H.265的压缩。对于DDR，有双通道的DDR4，用于开发调试的USB以及大容量硬盘连接的 PCIE，这是芯片的基本结构。

接下来讲一下和激光雷达感知有关的几个模块。

一个是刚才提到的深度学习加速器—DynamAI NN。深度学习加速器是黑芝麻智能自研的一个神经网络的推理引擎。这个引擎里包含了像卷积加速器、全连接加速器、EDP非线性计算的加速器，以及一个灵活可编程的DSP。这样的构成使得神经网络加速器，既可以完成卷积的计算，也可以加速全连接，加速非线性的激活函数，还支持灵活的自定义算子，或者说是灵活算子在DSP上，或者调度在DSP上。

整个加速器支持混合精度，像int4、int8都是支持的，对于特别的层可以支持到 float。整个加速器是支持稀疏化的，如果对神经网络进行一些稀疏化的训练，可以得到成倍的算力提升。我们待会所讲到的PointPillars里面的CNN部分，都会运行在DynamAI NN上面。

下一个是刚才提到的DSP，是激光雷达点云处理的算法，在嵌入式端部署好或坏的一个关键点。

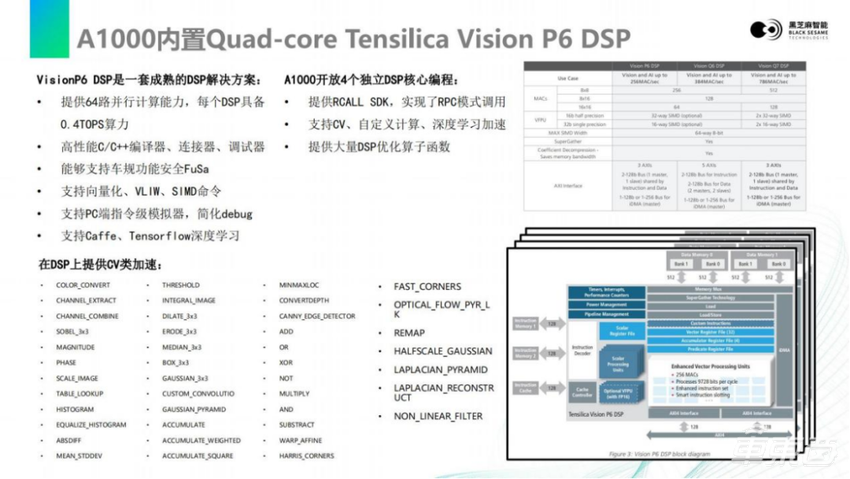

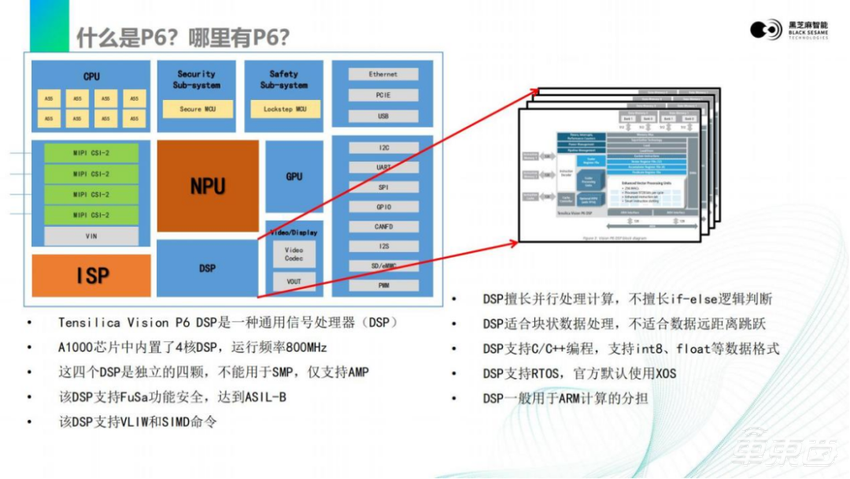

在我们芯片里面内置了4颗独立的VisionP6 DSP，是一个向量化DSP，支持SIMD，支持64路并行，64个int8同时计算。如果用int8来做深度学习，每一颗DSP等效0.4TOPS的算力。

DSP的编程和传统的MCU或者CPU是类似的，它支持C/ C++的编译器，并且这个编译器支持功能安全。DSP是支持SIMD的，也就说可以像ARM NEON一样，调用一些汇编及指令去加速加速向量化的处理。因为，对于点云的处理或者图像的处理，绝大多数的数据都是向量化的，比如说机械性、并性的、没有太多逻辑的，或者可以先通过搬运，让这些数据对齐，再由向量化进行处理。DSP同时也支持Caffe和Tensorflow。

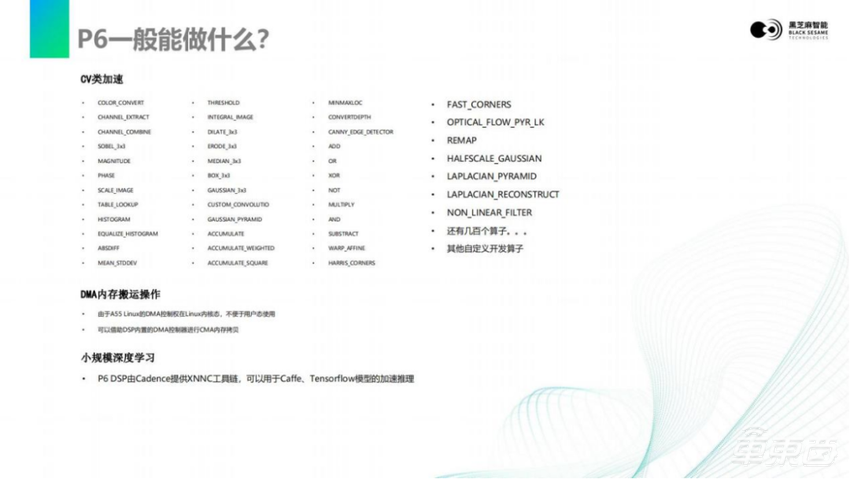

此外， DSP上还可以运行一些常见OpenCV算子，像一些Sobel 算子、直方图计算、阈值的获取、角点提取等，这些常见的CV的算子基本上都在DSP上有专门的优化实现。

PointPillars算法

在A1000上的部署实现

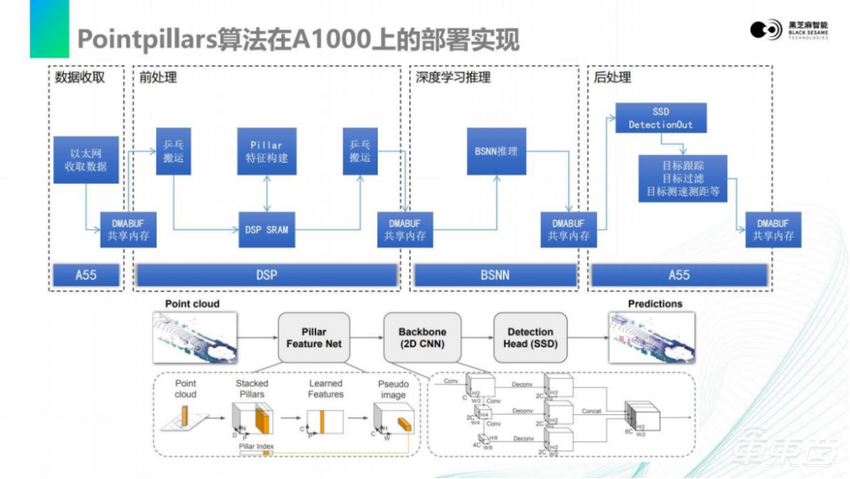

回到刚才讲的Pointpillars算法。这个算法刚才从论文里的图里也看得很清楚。激光雷达的数据通过以太网收取下来之后，我们通常会把它放到共享内存里面去。这个共享内存来源于Linux的DMABUF的形式，对于像DSP、DynamAI NN或者其他的加速器，它能访问的内存必须是连续地址内存，所以必须使用DMABUF的内存，这样才可以实现零拷贝，在任意两个核心之间传递。

以太网数据收取下来之后，可以通过ping-pong搬运，在DSP里实现对数据的搬入，搬到DSP内部的SRAM里去。DSP的SRAM，待会讲细它的重要性。DSP内部有一个很小的区域，但这个很小的区域的速度非常快，所以通常会把要处理的数据先搬到SRAM里面去，再由DSP进行计算，在DSP上进行Pillar特征构建，形成Pillar特征向量。

基于这个特征向量，就可以把它搬到 DMABUF中，DMABUF就可以交给深度学习DynamAI NN，做模型的推理。在DynamAI NN上做模型推理，需要去获取黑芝麻智能DynamAI NN工具链。可以将训练出来的模型转换成ONNX，使用黑芝麻智能的工具链，将ONNX模型转换成黑芝麻智能的bin文件或者lib文件，这样就可以加载到芯片里DynamAI NN加速器上去做推理。当转换好模型以后，将输入的tensor传递给DynamAI NN，DynamAI NN就会吐出结果，不需要关心中间的过程，也不需要关心刚才讲到DynamAI NN里面复杂的加速器。整个DynamAI NN的驱动和推理框架，会照顾好所有模块的调用和加速。只需要把tensor传递进去，再把tensor传递出来。DynamAI NN推理出来的buffer，本质上也是一个共享内存，也可以在多个核心之间传递。

最后一个环节是A55的处理，理论上它也是可以放到 DSP上去做。在后处理这一端，通常要做的是神经网络的检测头的计算，因为DetectionOut层，更多的是逻辑处理，是对目标的排序或者筛选。最后，可以根据自动驾驶或者是一些功能需求，对目标进行跟踪、过滤，然后对目标进行测距测速，实现激光雷达目标检测最终功能的表现。

P6的DSP上其实运行的是RTOS，默认使用的是叫XOS，本质上是一种RTOS——是一个实时操作系统，可以在DSP上使用浮点、int8等，做C/C++的编程。在使用DSP的时候，ARM的资源是完全不会被占用的，所以大量的计算可以由DSP去替代ARM进行分担。很多项目大家做到最后就会发现，ARM的资源是相对比较紧张的，因为所有人都想用ARM，ARM的编程是最简单的。

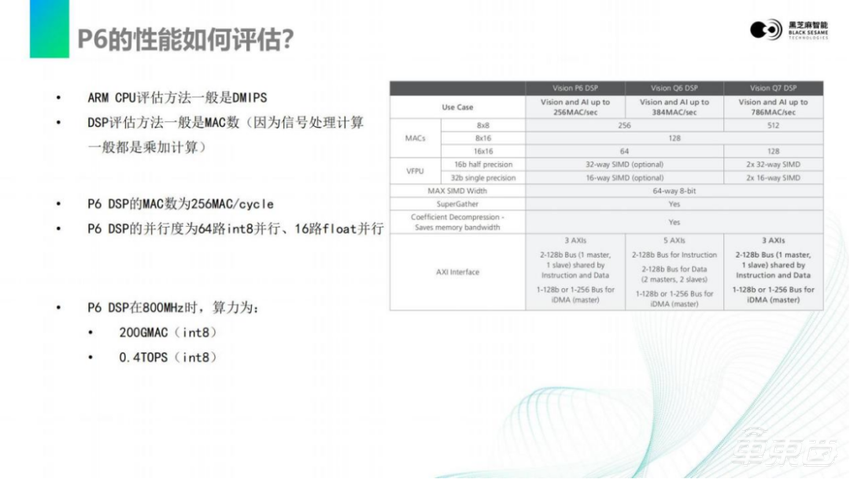

对于DSP来说，我们一般评估算力的方法是通过MAC数，大家如果了解其他芯片的DSP，其实做法是类似的。DSP最擅长的事情是乘加，两数相乘再加上第三个数。因为信号处理里面最主要的是乘加计算，P6 DSP具有256 MAC/cycle，每个时钟周期都可以做256次乘加运算，一次乘加等于两次运算（一次乘一次加）。可以对它乘以2得到ops，在800M时可以换算成0.4TOPS的算力。

刚才讲到 P6可以做CV加速，以及像刚才讲的Pointpillars前处理加速。

此外，P6自带DMA，可以做DMA搬运。大家可以发现，在ARM上做memory copy是有CPU性能开销的。当你需要搬运固定数量内存的时候，用DMA可能会更高效一些，可以减轻ARM的资源开销。P6可以做一些小规模深度学习，比如一个非常小的MobileNet之类的模型，可以在P6上运行。

在P6上DSP如何去开发？

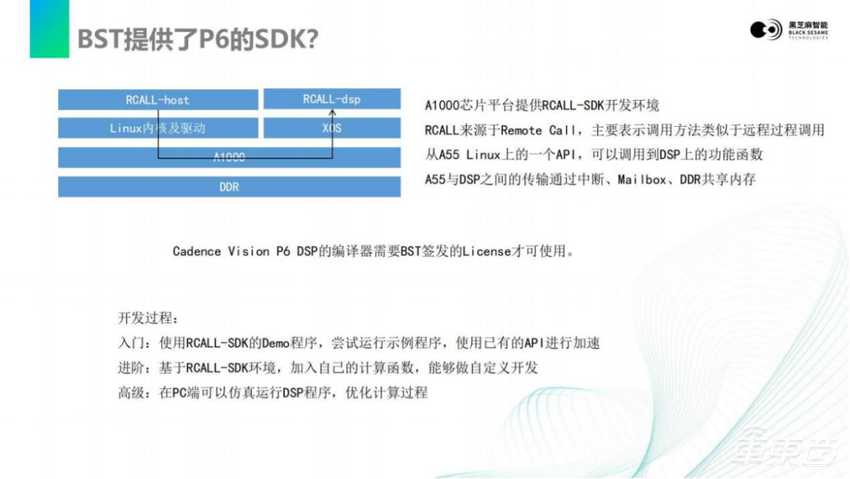

我们提供了P6上的SDK，基于这个SDK，可以很轻松地在Linux上调试DSP。这个SDK我们叫做RCALL，而RCALL来源于Remote Call，类似于远程过程调用。可以从Linux调用API，由驱动传递给DSP，等到DSP运算完成以后，再返回给Linux。对于使用者来说，相当于是在Linux上调用了DSP，返回了结果。所以在这样的框架下，开发将会非常简单。

我们也对比了同行业的像OpenVX等一些做法，本质上P6 DSP是支持OpenVX的。但经过我们评估发现，OpenVX上手难度、开发复杂度以及调试难度都非常大，所以我们抛弃了OpenVX，使用了自己设计的RCALL的方式。大家可能会认为OpenVX的可移植性比较好，但最终用起来时的可移植性并没有很高。因为每个平台都有其定制化的API，在移植的时候会有很大差异，且每个加速核心在不同平台之间的算力差距也不同，很难完全平行地移植过来。

所以对大家的建议是：基于 P6 DSP进行开发，首先最好是能够去跑通RCALL里自带的demo程序。进阶是可以在RCALL里加入一些自己的demo，去做一些自定义开发。当你熟悉了DSP开发以后，可以先在PC上进行仿真运行DSP程序，将DSP程序优化到最佳以后，再把这个程序放到板子上跑，这样做的开发效率和优化的程度是最高的。

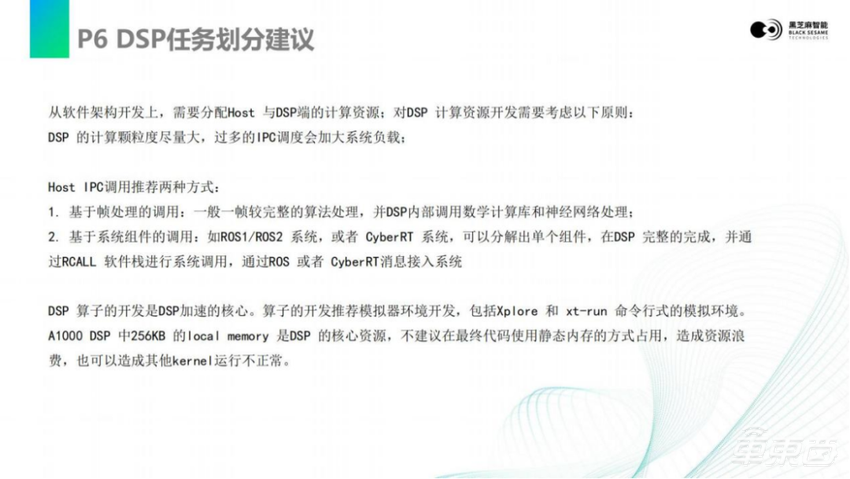

如何去划分任务？像Pointpillars，并不是每一次运算都要去从Linux去调用Pointpillars，指的是一帧图像里的每一次操作，最好是基于帧单位的调用，每一帧调用一次DSP。不管是通过ROS还是Cyber，在ARM这一端都可以将DSP封装成一个算子或node。每一次片间通信通信，从ARM到DSP，都有可能会增大系统的负载，所以每一帧前处理，调用一次。

说到 DSP开发，如果是从专业DSP开发，推荐是在PC上的模拟器环境进行开发。因为在模拟器环境开发，可以确保和板端完全一致的计算结果，并且可以更高效的进行调试。后面我们会具体讲解 local memory的使用。

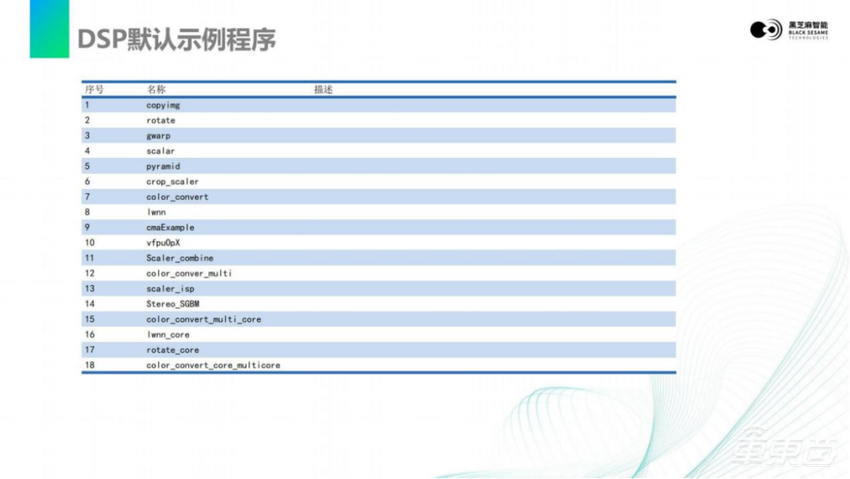

我们默认在RCALL里面提供了这些列出来的常见的算子，比如图像金字塔、图像畸变、图像旋转、图像拷贝，像一些浮点运算、颜色空间转换、双目视觉等一些算子，都可以在 DSP上运行。

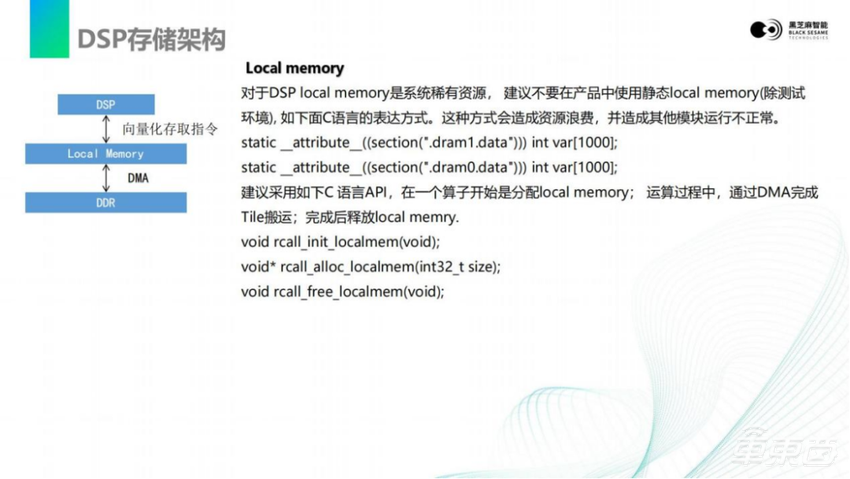

刚才又讲到 DSP存储架构，DSP会分成多级存储。刚才讲到DDR和local memory。local memory会有256k的内存，非常小。但是对于片内，这样一个存储区域已经很大了，通常需要把输入数据分成上千片或者上万片，由DMA搬运进来，由DSP去读写local memory。如果让DSP去直接读写DDR会发现，相对于local memory它的速度会非常慢。

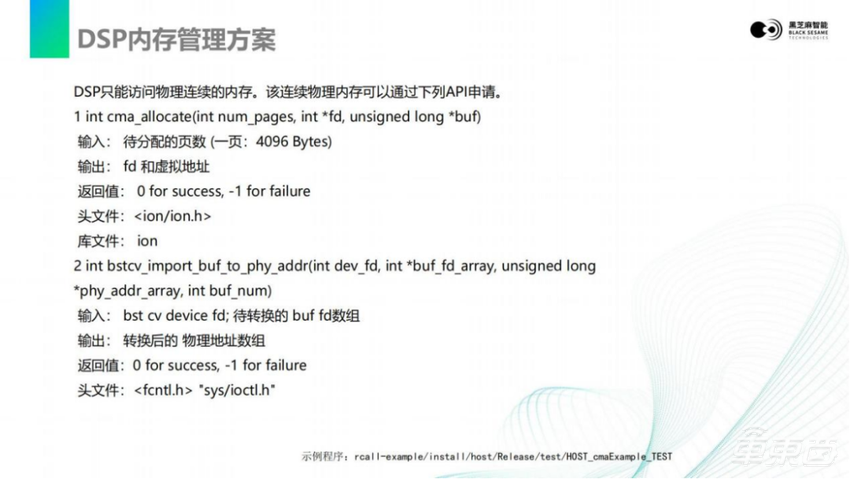

另一方面就是内存管理。刚才也有提到，我们需要使用DMABUF的方式来传递图像或者零拷贝的数据。右面是我们内存的划分，在2GB以内（0~2GB）这段区域内，我们会保留对应区域的内存，这些内存可以用来申请DMABUF，用于核心与核心之间的、零拷贝的数据传递，这些内存都可以通过API的形式申请。

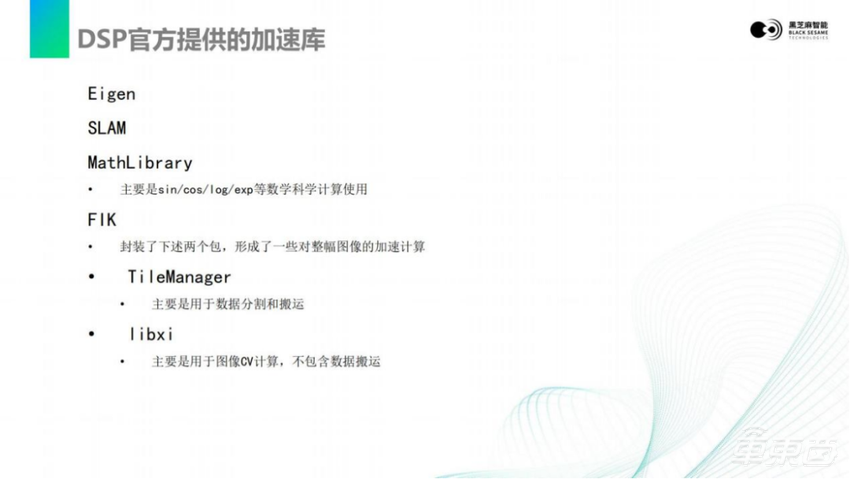

对于DSP，官方也提供了非常多的加速库，像Eigen、SLAM、sin/cos/tan之类的一些数学计算库；还有一些图像的计算库，例如libxi图像计算，一些OpenCV相关的算子的加速。TileManager是对数据分割和搬运，也就是刚才讲到DMA如何把图输入数据进行分割，搬运到内部local memory及搬出的加速库。

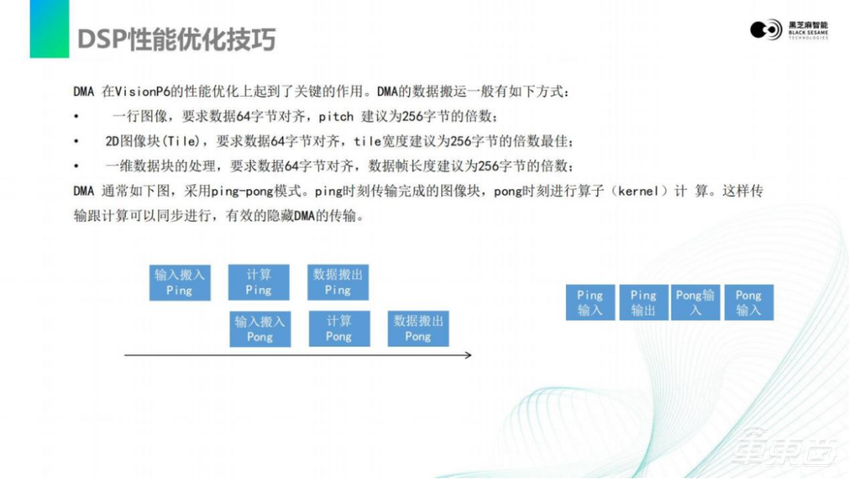

刚才也有提到ping-pong搬运，可能有的同事不是很清楚。数据搬运和DSP是可以并行的，可以让DMA在搬运一段数据的同时，让DSP计算另一段数据。这样计算和搬运就可以完全并行，实现计算能力满载。

当然，DMA搬运是有一定数据对齐的要求，这也是嵌入式领域大家需要注意的，和PC完全不一样的地方。最终可以通过ping-pong的方式，实现算子和计算的并行，隐藏 DMA传输的时间。

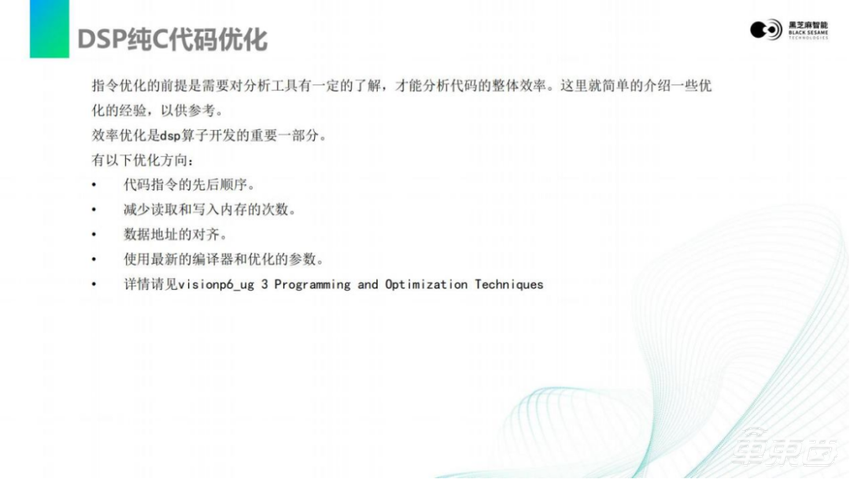

更深一步就是指令级的优化，这样就需要去阅读VisionP6的用户手册。它里面会指导你如何去做，有哪些这种向量化指令？这些向量化指令如何去减少指令的数量？将以前可能要读取8次的访问，变成读取1次。还有如何去约束你的数据，进行地址对齐，这样才可以使用向量量化并行。这是DSP的优化部分。

今天有关激光雷达感知算法在A1000的部署，就介绍到这里，谢谢大家。
