车东西9月24日消息,今日,吉利银河L6通过了国内外知名的第三方国家级机动车产品检测机构——上海机动车检测认证技术研究中心有限公司主办的三车高速连环“魔鬼碰”测试,在高速前后夹击追尾中电池包、油箱、高压系统“分毫未损”,打破新能源汽车“逢撞必烧”魔咒。

一个企业的旗舰产品体现技术实力和积累,那么最主流的产品,一定是考验企业的良心,神盾电池,不做表面功夫。

一、高压电池整体完好 乘员得到有效保护

根据中华人民共和国道路交通事故统计年报(2020)数据,高速公路车-车间碰撞运动车辆事故分析,追尾碰撞事故占比77.2%,受伤人数占比75.5%,死亡人数占比86.2%,是对车辆、乘员危害最高的一种碰撞事故。高速工况连环追尾事故发生率较高,面对高速的追尾车辆发生严重变形,电池及油箱着火时有发生。吉利结合真实场景,模拟在不同工况下车辆的耐冲击能力,对动力电池、油箱等关键零部件的保护能力。

聚焦新能源用户痛点,此次吉利银河L6三车高速连续追尾碰撞试验,主要模拟日常用车场景中下雨湿滑的高速路上,在突然团雾、路面湿滑、前方视野受阻的条件下最容易发生的连环追尾事故。

吉利银河L6三车高速连环“魔鬼碰”结果发布,神盾电池表现良好

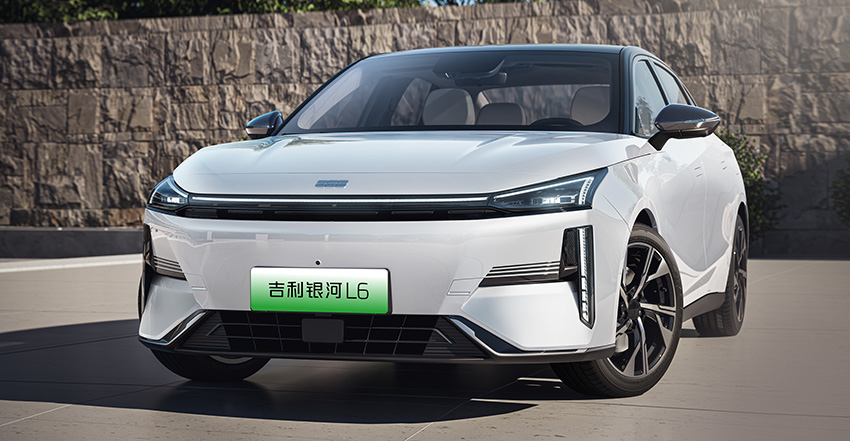

▲吉利银河L6

吉利银河L6发现前方车辆停止后,进行紧急制动,速度降低至40km/h速度撞上前车(较大的厢式车);发生碰撞后,吉利银河L6后方车辆因反应不及时,以100km/h速度追尾吉利银河L6。国家标准试验整车追尾碰撞时速是50km/h,此次100km/h高速追尾碰撞的能量是国标后碰试验的4.49倍,而目前行业最高追尾碰撞试验时速为80km/h。

碰撞后,吉利银河L6的表现如下。

碰撞后,车身结构及底盘结构完整、乘员舱完整,乘员生存空间充足,碰撞过程车门未打开,碰撞后车门自动解锁,门把手弹出,车门可顺利打开。

碰撞过程中气囊点爆,双闪启动,安全带预紧功能启动,安全带未发生割裂等失效现象,乘员得到有效保护。

高压系统自动断电,Vb/V1/V2电压正常,绝缘阻值正常;电池包、ODP、高压负载等无挤压破损,高压电池整体完好,安装固定螺栓无失效,静置24小时后无起火、无爆炸,电解液无泄漏等现象发生;油箱、油管、燃油系统结构完整,静置24小时后无燃油泄露现象发生。

碰撞过程中车载紧急呼叫系统启动,自动拨打,有人工客服接入。碰撞后车辆静置,将车辆动力电池拆下,安装到正常吉利银河L6车辆,车辆可以正常上电和行驶。

二、架构安全+电池安全 提升碰撞安全性

为什么吉利银河L6可以完成三车高速连环“魔鬼碰”试验?

首先是做到了架构安全。

吉利银河L6三车高速连环“魔鬼碰”结果发布,神盾电池表现良好

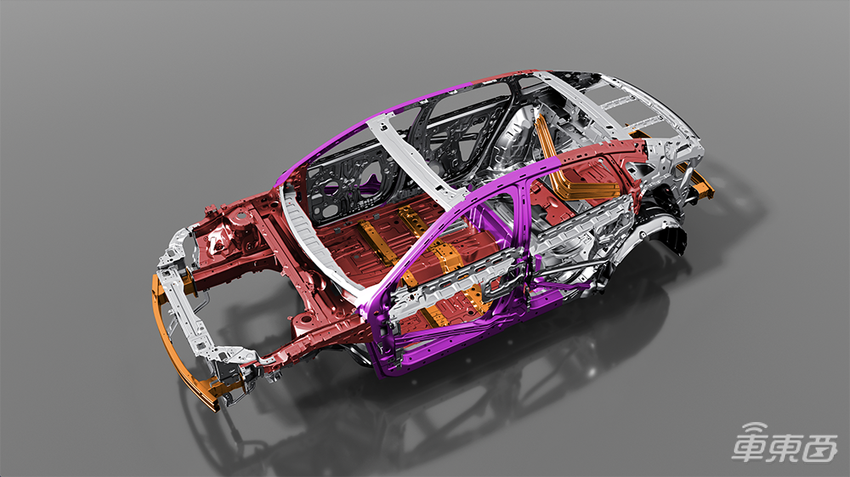

▲吉利银河L6架构

吉利银河L6基于世界级 e-CMA 架构打造,秉承了CMA架构原生安全设计理念,同时聚焦“电动化、智能化”,在三电系统、电气化架构、全域智能安全方面做了专属的系统性升级,再配置全新一代雷神电混技术,可以说在安全方面是具有“天生的好底子”。例如,面对高速被追尾的场景,e-CMA架构对油箱、环抱式ODP、高压线束、燃油管路布置优化,V字形后护板等后碰撞传力路径优化,形成对电池包的潜艇级防护。

其次,该车在电池架构层也贯彻了安全技术标准。

底部配有三重防护结构:动力电池包前布置一道防护梁,最下缘比电池包底面低10mm以上,有效防止整车正向刮底工况导致的电池包损伤;电池包正向接插件和冷却管路接头防护板可进一步防护障碍物对电池的损伤,再结合电池本体使用的高强钢板+PVC涂层,配合底部吸能结构,底部三重防护结构对底部损伤起到有效的防护作用。

潜艇式整车架构分散压力:最大程度分解碰撞能量,减少电池被挤压后的侵入量。一体式热成型门环+侧碰柱四条传力路径,提供更稳定的变形吸收碰撞能量来保护电池包和成员,并且重量较传统方案降低40%。

吉利银河L6三车高速连环“魔鬼碰”结果发布,神盾电池表现良好

▲三叶草理念卸力结构

车包一体的结构设计:电池上下贯穿式的中部套筒连接结构,使电池上盖、内部结构梁、底护板、液冷板等多个零件互相锁附连接,成为整体式的贯穿式结构。

田字形电池框架+17个固定点(PHEV中固定点最多电池)让电池与车身成为一体,提升整车扭转及碰撞性能。田字结构中横梁采用“目“型铝合金截面,共有四个安装点与车身座椅横梁相连,采用M10螺栓(行业内大多采用M8螺栓),抗剪切能力由23.6kN提升至37.4kN,并可提升电池包与车身结构一体化程度。

另外,该车在PACK层也坚持安全技术标准,采用神盾电池专利设计,结构强度更高的田字格框架,整体模态提升2倍以上;配合吸能型腔,电芯与箱体预留超大空间,双重溃缩空间保证电池整体强度。

底部防护方面,神盾电池采用高强钢板+ PVC涂层,抗拉强度是普通钢板的2倍以上,对底部损伤起到有效的防护作用,同时可以显著提升电池的隔热能力。

该车还使用的单向防爆阀泄压速度是普通电池用的透气阀的2倍,保证电池迅速平衡内外压力,最大幅度降低电池爆炸风险。

最后,该车的电池电芯也采用低反应活性电解液、耐热涂层涂覆技术,提升电池电芯的安全性。
